Plataforma de Gestión de Cursos Online

Sistema Integral de Educación Digital

S. Araujo, G. Lettieri, A. Morales, L. Núñez, F. Palacios, J. Sepúlveda
Profesor: Eugenio Alberto Bravo García
Asignatura: Ingeniería de Software
Ingeniería Informática - INACAP
Jueves 2 de Octubre de 2025

Introducción

Visión del Proyecto

  • Plataforma integral para gestión de cursos online
  • Dirigida a estudiantes, docentes y administradores
  • Objetivo: mejorar experiencia académica y optimizar gestión educativa
  • Aplicación de prácticas modernas de ingeniería de software

Valor Agregado

  • 🤖 Inteligencia Artificial para resúmenes automáticos
  • 📜 Certificados digitales verificables con QR
  • 📊 Analytics y seguimiento en tiempo real
  • 🔒 Seguridad enterprise y cumplimiento normativo
Plataforma integral

Stack Tecnológico

🐍
Django
Framework Backend
🐘
PostgreSQL
Base de Datos
⚛️
React
Frontend Framework
🎨
Tailwind CSS
UI Styling
🔐
JWT + OAuth
Autenticación
🤖
OpenAI API
IA Resúmenes
☁️
AWS / Azure
Cloud Hosting
🔄
GitHub Actions
CI/CD Pipeline
🐳
Docker
Containerización
📊
Grafana
Monitoreo
🗄️
Redis
Caching
✅
Pytest + Jest
Testing

Arquitectura

  • Patrón MVC: Separación clara de responsabilidades
  • RESTful API: Comunicación frontend-backend
  • Microservicios: Módulo IA independiente
  • CDN: Distribución de contenido multimedia

Análisis del Contexto y Alcance

👨‍🎓
Estudiantes
  • Inscripción a cursos
  • Materiales multimedia
  • Evaluaciones online
  • Progreso en tiempo real
  • Certificados QR
  • Resúmenes IA
👨‍🏫
Docentes
  • Creación de cursos
  • Gestión de materiales
  • Diseño de evaluaciones
  • Seguimiento de alumnos
  • Calificación automática
  • Emisión certificados
👨‍💼
Administradores
  • Gestión de usuarios
  • Control de roles
  • Supervisión de cursos
  • Reportes del sistema
  • Configuración global
  • Auditoría completa

Proceso de Cocreación

Marco Metodológico: Sanders y Stappers

Tres niveles de participación: Hacer, Decir, Usar

Participantes

  • 8-12 Estudiantes (diferentes niveles académicos)
  • 6-8 Docentes (diversas áreas disciplinares)
  • 2-3 Administradores (coordinación académica)

Fases del Proceso

  • Fase 1: Levantamiento de necesidades (entrevistas, mapeo)
  • Fase 2: Co-diseño de soluciones (talleres, prototipos)
  • Fase 3: Validación y refinamiento (testing, SUS)

Métricas de Validación

≥85%
Completitud Tareas
≥70
System Usability Scale
≥80%
Funcionalidades Validadas

Impacto en Diseño

  • Navegación adaptativa según rol del usuario
  • Dashboard personalizable por preferencias
  • Autoguardado en evaluaciones
  • Progreso visual con gamificación

Metodología y Planificación

Marco ágil Scrum

12 sprints | 101 tareas | 750 horas estimadas

Fase 1: Fundación (Sprints 1-4)

280h
14h/semana/persona
  • Setup y arquitectura base
  • Autenticación y roles RBAC
  • CRUD cursos completo
  • Sistema de evaluaciones
  • Certificados QR verificables

Fase 2: Avanzadas (Sprints 5-8)

260h
13h/semana/persona
  • Optimización móvil y PWA
  • Accesibilidad WCAG 2.1 AA
  • OAuth, 2FA, SSO
  • IA: Resúmenes automáticos
  • Observabilidad completa

Fase 3: Producción (Sprints 9-12)

210h
10.5h/semana/persona
  • Optimización BD y caching
  • Load testing 500+ usuarios
  • Seguridad enterprise
  • CI/CD completo
  • UAT y release candidato

Requerimientos

Técnicas de Levantamiento

Entrevistas con usuarios clave, historias de usuario (HU), observación de plataformas similares

17 Requerimientos Funcionales

  • RF1: Login con OAuth (Google/Microsoft)
  • RF2-RF3: Gestión completa de cursos y materiales
  • RF4: Inscripción con validación de cupos
  • RF5: Visualización de progreso en tiempo real
  • RF6: Evaluaciones automáticas
  • RF7: Certificados QR verificables
  • RF8: Sistema de notificaciones
  • RF11: IA para resúmenes de clases
  • RF12: Auditoría y logs completos

12 Requerimientos No Funcionales

  • RNF1: Seguridad: HTTPS, hash Argon2
  • RNF2: Disponibilidad: ≥99.5% mensual
  • RNF3: Rendimiento: ≤3s respuesta (p95)
  • RNF4: Usabilidad: Score ≥90 Lighthouse
  • RNF7: Accesibilidad: WCAG 2.1 AA
  • RNF8: Escalabilidad: 500 usuarios concurrentes
  • RNF9: Backups automáticos diarios
  • RNF10: Trazabilidad completa (RTM)
  • RNF12: Observabilidad con métricas

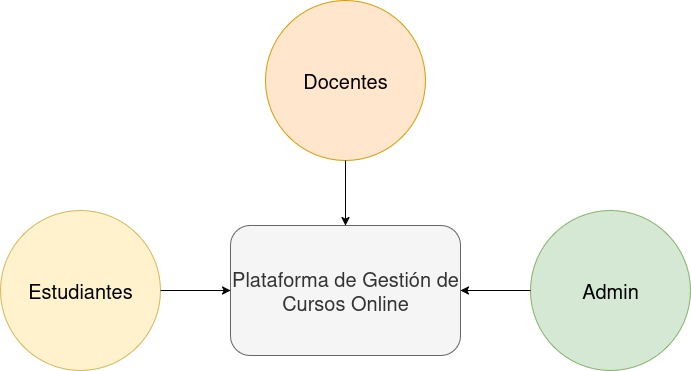

Diagrama de Casos de Uso

Diagrama de Casos de Uso

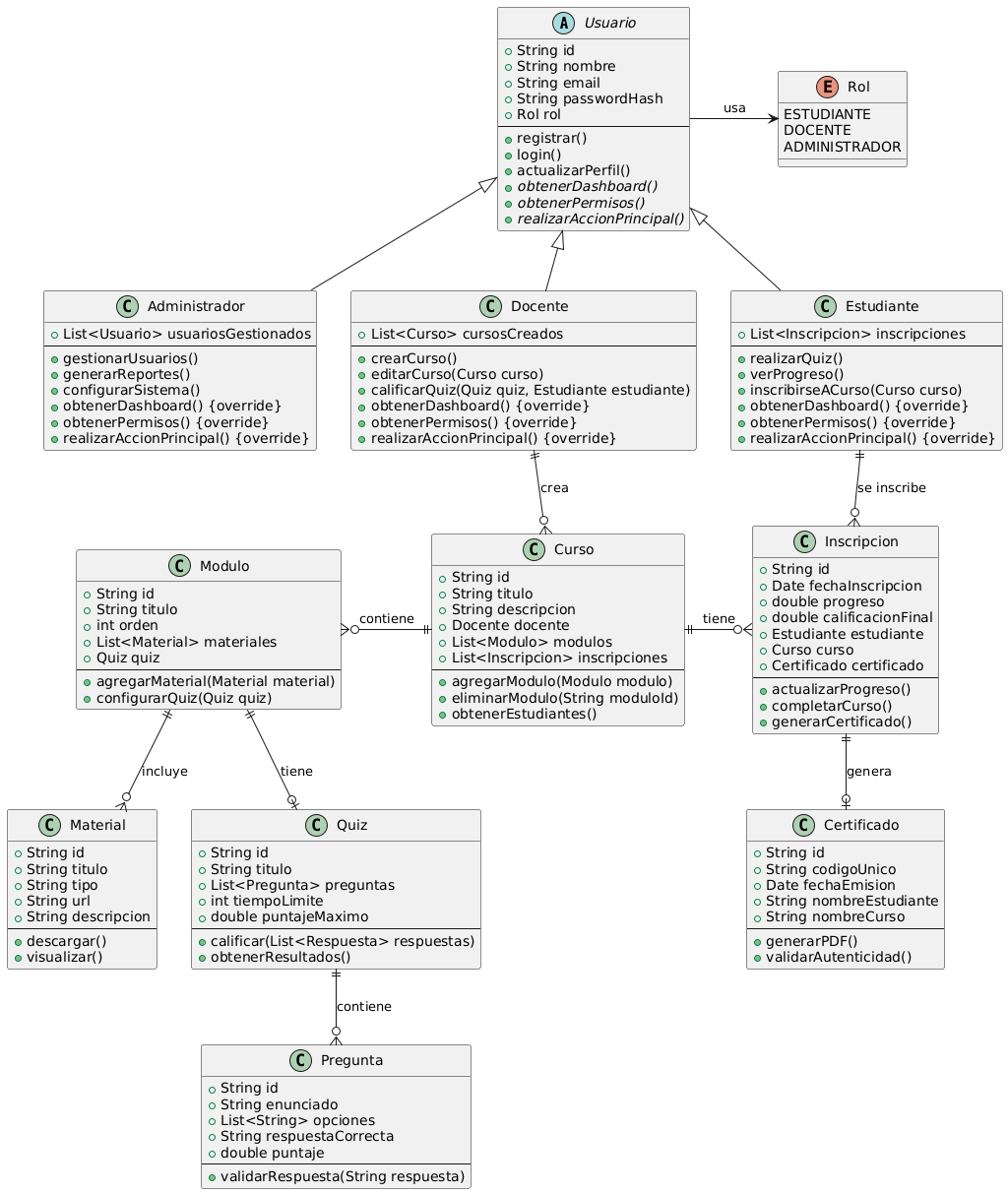

Diagrama de Clases

Diagrama de Clases

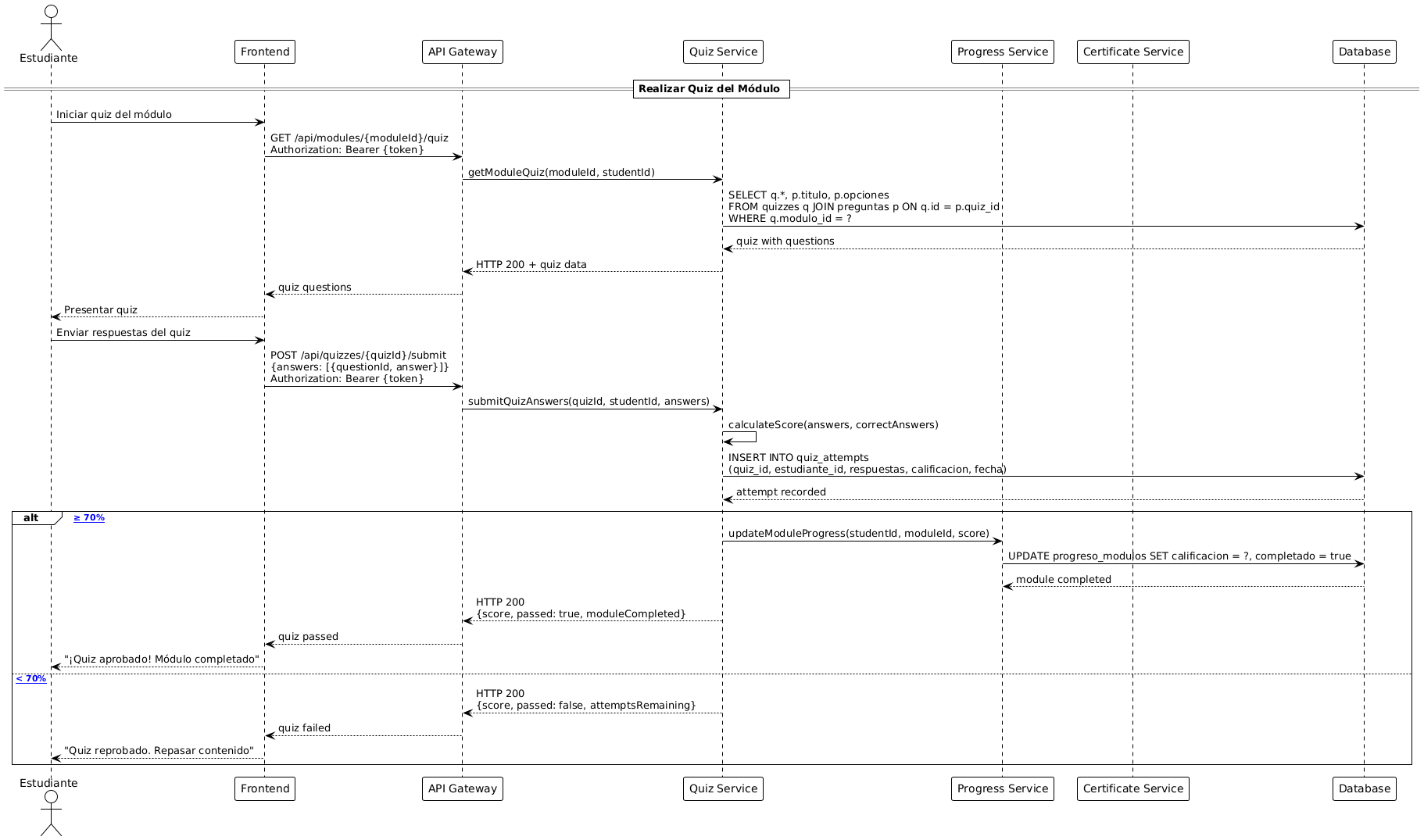

Diagrama de Secuencia - Estudiante Realiza Quiz

Diagrama de Secuencia

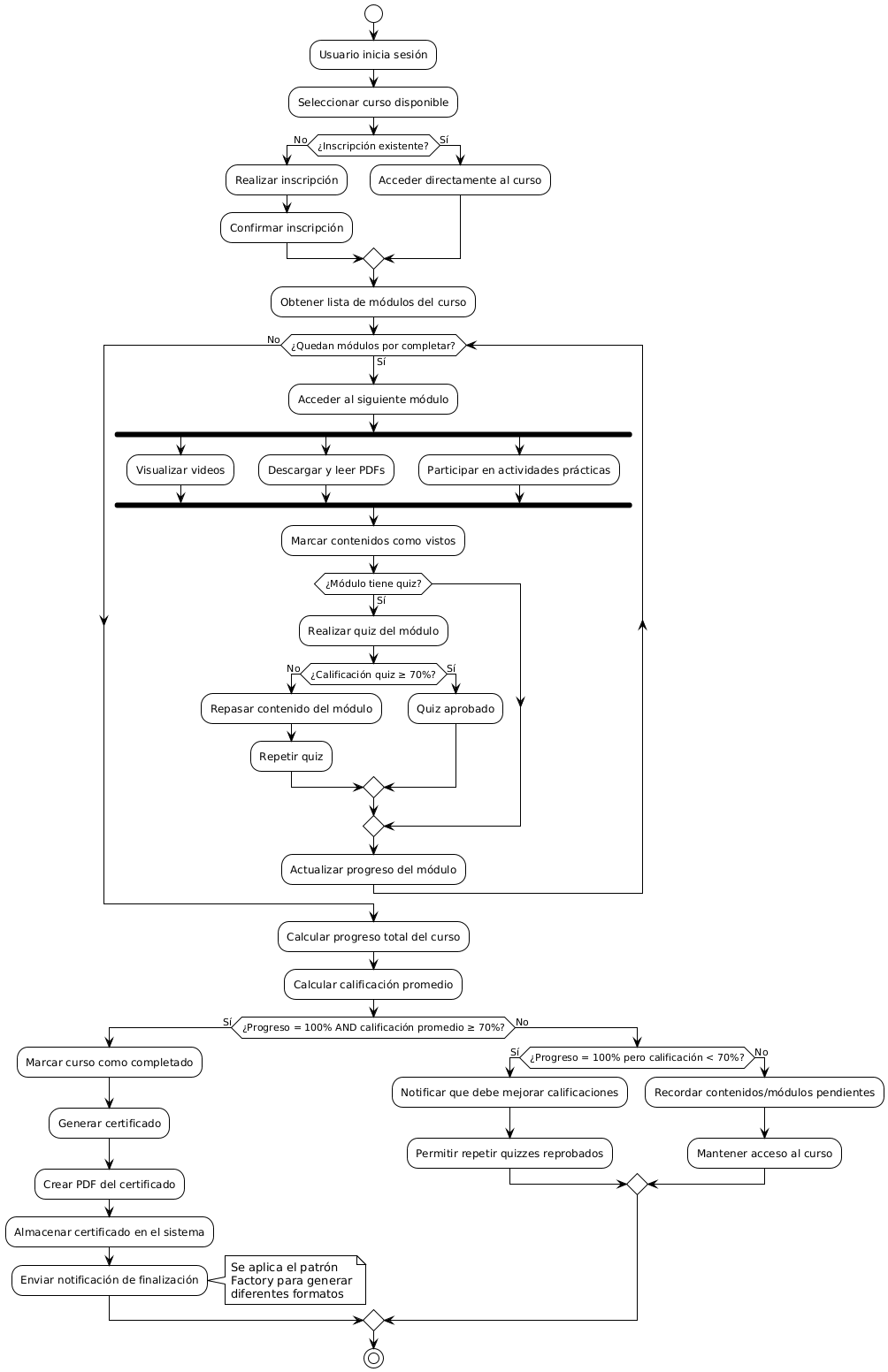

Diagrama de Actividad - Flujo de Curso Online

Diagrama de Actividad

Patrones de Diseño

🔔 Observer

Sistema de Notificaciones

  • Implementado con Señales Django
  • Desacoplamiento total entre componentes
  • Múltiples observadores por evento
  • Alta extensibilidad y testabilidad
Ejemplo: Inscripción → Email + Actualización stats + Notificación push

🎯 Singleton

Configuración Global

  • Managers de API, email, límites
  • Instancia única compartida
  • Consistencia en todo el sistema
  • Control centralizado de recursos
Ejemplo: ConfigManager.get_instance().max_file_size

🏭 Factory

Creación de Contenidos

  • Tipos: PDF, video, quiz, enlaces
  • Creación centralizada con validación
  • Lógica específica por tipo de contenido
  • Fácil extensión a nuevos formatos
Ejemplo: ContentFactory.create(type='video', data)
Justificación: Simplicidad, mantenibilidad, extensibilidad y testabilidad del código

Estándares de Calidad

ISO/IEC 12207

Ciclo de Vida del Software

  • Adquisición: Definición requerimientos
  • Desarrollo: Metodología Scrum
  • Operación: Monitoreo continuo
  • Mantenimiento: Versionado semántico
  • Suministro: Entrega incremental

ISO/IEC 25000 (SQuaRE)

Métricas Objetivas de Calidad

Eficiencia ≤2s latencia, <70% CPU
Confiabilidad ≥99.5% uptime, >720h MTBF
Seguridad 100% datos encriptados
Escalabilidad 500+ usuarios concurrentes
Mantenibilidad >70% cobertura tests
Enfoque preventivo: Calidad medida desde etapas tempranas del desarrollo

Matriz de Trazabilidad (RTM)

Coherencia RF/RNF ↔ UML ↔ Pruebas

Garantiza cobertura completa y trazabilidad bidireccional de todos los requerimientos

Ejemplos de Trazabilidad

Req Diagrama UML Criterio
RF1 Caso uso: Autenticarse Login ≤10s
RF7 Secuencia: Certificado PDF QR ≤10s
RF11 Caso uso: IA Material Resumen generado
RNF8 Diagrama despliegue 500 usuarios ≤3s

Beneficios del RTM

  • Control de cobertura: Todos los requerimientos implementados
  • Identificación de gaps: Detección temprana de faltantes
  • Gestión de cambios: Impacto analizado
  • Validación: Criterios de aceptación verificables
  • Auditoría: Trazabilidad completa del proyecto

Métricas de Cobertura

100%
RF Mapeados
100%
RNF Validados
25
Diagramas UML

Análisis de Riesgos

Identificación de Riesgos

ID Descripción Nivel
R1Fallas en autenticaciónCrítico
R2Pérdida de datos académicosAlto
R3Ataques de seguridad (SQLi, XSS)Crítico
R4Baja adopción por usabilidadMedio
R5Sobrecarga usuarios simultáneosAlto
R6Caída del servidor principalMedio
R7Retrasos en entregaBajo
R8Vulneración datos personalesAlto
R9Fallos verificación certificados QRBajo
R10Dependencia proveedores externosBajo
R11Errores tipográficos interfazBajo
R12Incompatibilidad navegadoresMedio

Medidas de Mitigación

Riesgos Críticos (R1, R3):

  • Tokens JWT + pruebas de estrés
  • Validación y sanitización de entradas
  • Uso de ORM para prevenir SQLi
  • Pruebas de penetración periódicas

Riesgos Altos (R2, R5, R8):

  • Backups automatizados diarios
  • Redundancia BD + replicación geográfica
  • Load balancing + auto-scaling
  • HTTPS obligatorio + RBAC estricto
  • Encriptación end-to-end de datos sensibles

Riesgos Medios (R4, R6, R12):

  • Testing de usabilidad con usuarios reales
  • Infraestructura en nube con failover
  • Testing cross-browser automatizado

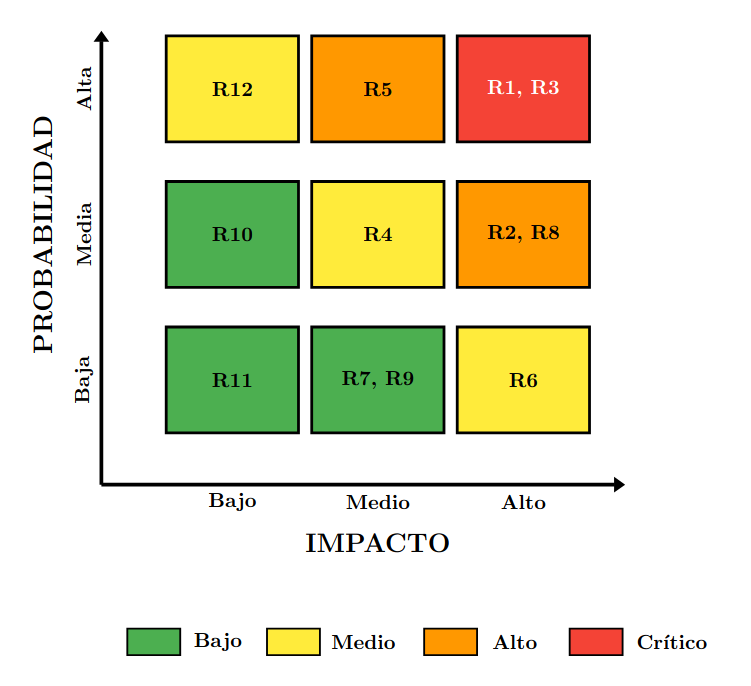

Matriz 3x3 de Riesgos

Matriz 3x3 de Riesgos

Escalas de Evaluación

Probabilidad:

  • Baja: < 10%
  • Media: 10-50%
  • Alta: > 50%

Impacto:

  • Bajo: < 1 día de retraso
  • Medio: 1-5 días
  • Alto: > 5 días

Acciones Requeridas

  • ● Bajo: Monitoreo rutinario
  • ● Medio: Planes de contingencia
  • ● Alto: Mitigación activa
  • ● Crítico: Acción inmediata

Conclusiones

Integración Teoría-Práctica

  • Aplicación práctica de Ingeniería de Software
  • Metodologías ágiles: Scrum con 12 sprints
  • Modelamiento completo con UML
  • Patrones de diseño: Observer, Singleton, Factory
  • Cumplimiento ISO/IEC 12207 y 25000

Resultados Cuantitativos

750h
Horas de Desarrollo
29
Requerimientos (17 RF + 12 RNF)
22
Diagramas UML
3
Patrones de Diseño
12
Riesgos Identificados
100%
Trazabilidad RTM

Solución Integral y Moderna

  • Gestión completa: cursos, materiales, evaluaciones
  • Certificados QR verificables en blockchain
  • Valor agregado: IA para resúmenes automáticos
  • Plataforma funcional, escalable y segura
  • Alineada con necesidades académicas reales

Próximos Pasos

  • Inicio de desarrollo: Sprint 1
  • MVP funcional en 4 sprints (Fase 1)
  • Release candidato: Sprint 12
  • Evaluación continua con usuarios reales

¿Preguntas?

Muchas gracias por su atención

×
